계측분석장비

장비 위치

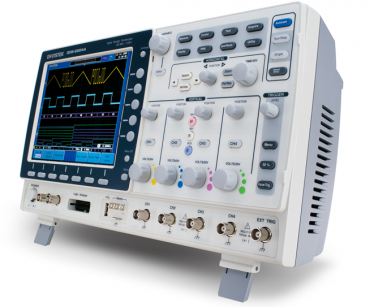

오실로스코프
- 입력채널 : 2CH
- 주파수범위 : 300MHz
- 최대 샘플링 레이트 : 2GSa/s
- 분해능 : 8bit
- 수직축 범위 : 1mV/div ~ 20mV/div; ±0.5V, 50mV/div ~ 20mV/div; ±0.5V, 500mV/div ~ 5V/div; ±25V, 10V/div ; ±250V
- 트리거 소스 : CH1, CH2, Line, EXT
- 트리거 종류 : Edge, Pulse Width, Video, Runt, Rise & Fall, Alternate, Event-Delay (1~65,535 events), Time-Delay(10ns~10s)
- 메모리 : 2Mpts
- 타임베이스 범위 : 1ns/div ~ 100s/div

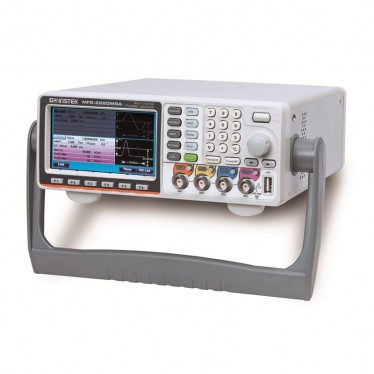

함수발생기
- 기본 파형 : Sine, Square, Ram p, Pulse, Noise, ARB
- 임의 파형 기능 : 샘플링 속도 (200MSa/s), 파형길이 (16kpts), 진폭 분해능(14bits)
- 주파수 범위 : Sine : 60MHz / Square : 25MHz / Triangle, Ramp : 1MHz
- 주파수 분해능 : 1?Hz
- 주파수 안정도 : ±20ppm
- 진폭 범위 : 1mVpp ~ 10Vpp(into 50Ω), 2mVpp ~ 20Vpp(open-circuit)
- 진폭 분해능 : 1mV or 4digits
- 출력 임피던스 : 50Ω typical (fixed); >10MΩ(Output disabled)

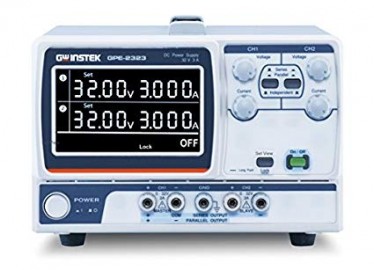

파워서플라이
- 채널수 : 1.00g/cm
- 채널별 전압 및 전류 : CH1~CH2 (0~32V, 0~3A), CH3 (0~5V, 0~1A), CH4 (0~15V, 0~1A)
- CV동작 라인 변동률 : ?0.01% + 3mV
- CV동작 부하 변동률 : ?0.01% + 3mV(rating ucrrent?3A); ?0.02%+5mV(rating current > 3A)
- CV동작 리플 & 노이즈 : ?1mVms(5Hz ~ 1MHz)
- CC동작 라인 변동률 : ?0.2% + 2mA
- CC동작 부하 변동률 : ?0.2% + 3mA
- CC동작 리플 & 노이즈 : ?3mArms
- 트래킹 에러 : ?0.1%+10mV of Master(0~32V) No Load, with Load add load regulation ?100mV
- 패럴 변동률 : Line : ?0.01%+3mV, Load : ?0.01%+3mV(rating current?3mA)
- 미터 전압 분해능 : 100mV
- 미터 전류 분해능 : 10mA
